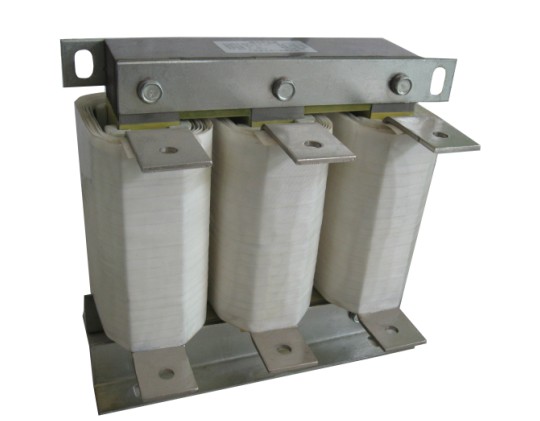

變頻器專用進線電抗器
產品概述：
輸入交流電抗器限制以諧波形式出現的電路反饋。它們還可以降低因?yàn)檗D(zhuǎn)換直流連接電容器中的輸入整流器而導致的交流電流及其頻率。
此類電抗器有兩種：
電抗器基準壓降 UD= 2%，用于無饋電單元的變頻器的操作。
電抗器基準壓降 UD= 4%，用于帶饋電單元的變頻器和自動變壓器的操作，也用于 uK 小于 1% 的系統的操作。
性能特點：
鐵芯采用優質硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。
電抗器均采用真空浸漆工藝，經高溫?zé)岷婀袒＞€圈有良好的絕緣性能，整體機械強度高，防潮性能好
線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。
溫升低，損耗小，成本低，綜合利用率高。
體積小，重量輕，占用空間小，便于安裝。

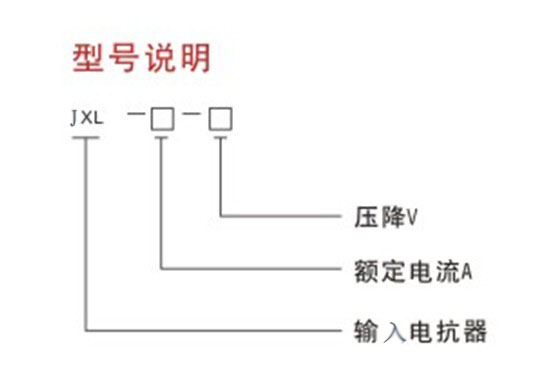

型號含義：
產品介紹
◆ 電源對其它設備有明顯的干擾（干擾、過壓）
◆ 電源相間電壓不平衡＞額定電壓的2.0%
◆ 阻抗極低的線路（動力變壓器為變頻器額定值的10倍多）
◆ 在一條線路上為減小線電流而安裝的大量變頻器
◆ 使用cosφ（功率因數）校正電容或功率因數校正單元
技術參數
1、額定工作電壓： 380V/50Hz或660V/50Hz
2、額定工作電流：5A至1600A@40℃
3、抗電強度： 鐵芯－繞組 3500VAC/50Hz/10mA/10s無飛弧擊穿
4、絕緣電阻： 1000VDC絕緣阻值≥100MV
5、電抗器噪音： 小于65dB
6、防護等級： IP00
7、絕緣等級： F級以上
8、產品執行標準： IEC289:1987電抗器
GB10229-88電抗器(eqv IEC289:1987)
JB9644-1999半導體電氣傳動用電抗器
輸入交流電抗器2%
規格型號 | 適配功率(KW) |

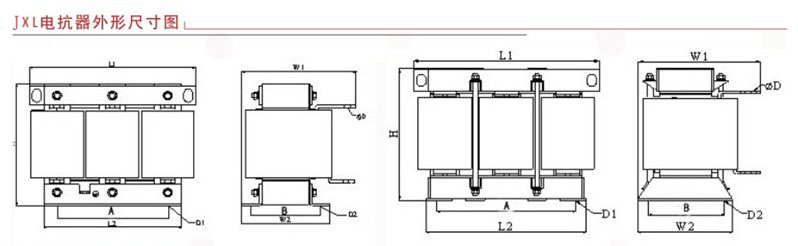

額定 | 壓降 | 尺寸(±0.5mm) | ||||||||
D | D1 | W | W1 | H | A*B | |||||||
JXL-5 | 1.5 | 5A | 2% | 110 | 91 | 120 | 65 | 135 | 6*11 | |||
JXL-7 | 2.2 | 7A | 2% | 110 | 91 | 120 | 65 | 135 | 6*11 | |||
JXL-10 | 3.7 | 10A | 2% | 155 | 95 | 110 | 61 | 155 | 6*15 | |||
JXL-15 | 5.5 | 15A | 2% | 155 | 95 | 130 | 80 | 155 | 6*15 | |||
JXL-20 | 7.5 | 20A | 2% | 155 | 95 | 135 | 80 | 155 | 6*15ZS | |||
JXL-30 | 11 | 30A | 2% | 190 | 120 | 115 | 85 | 150 | 8.5*20 | |||
JXL-40 | 15 | 40A | 2% | 195 | 120 | 110 | 82 | 165 | 8.5*20 | |||
JXL-50 | 18.5 | 50A | 2% | 195 | 120 | 130 | 102 | 165 | 8.5*20 | |||
JXL-60 | 22 | 60A | 2% | 195 | 120 | 135 | 107 | 165 | 8.5*20 | |||
JXL-80 | 30 | 80A | 2% | 195 | 120 | 135 | 107 | 165 | 8.5*20 | |||
JXL-90 | 37 | 90A | 2% | 195 | 120 | 135 | 107 | 165 | 8.5*20 | |||
JXL-120 | 45 | 120A | 2% | 250 | 182 | 135 | 96 | 230 | 11*18 | |||
JXL-150 | 55 | 150A | 2% | 295 | 214 | 150 | 110 | 240 | 11*18 | |||
JXL-200 | 75 | 200A | 2% | 295 | 214 | 160 | 120 | 240 | 11*18 | |||
JXL-250 | 110 | 250A | 2% | 295 | 214 | 160 | 120 | 240 | 11*18 | |||
JXL-290 | 132 | 290A | 2% | 325 | 243 | 165 | 122 | 270 | 12*20 | |||
JXL-330 | 160 | 330A | 2% | 325 | 243 | 165 | 122 | 270 | 12*20 | |||
JXL-400 | 185 | 400A | 2% | 325 | 243 | 180 | 137 | 270 | 12*20 | |||
JXL-490 | 220 | 490A | 2% | 385 | 260 | 200 | 175 | 350 | 12*20 | |||
JXL-600 | 280 | 600A | 2% | 395 | 275 | 200 | 175 | 350 | 12*20 | |||
JXL-660 | 300 | 660A | 2% | 395 | 275 | 200 | 175 | 350 | 12*20 | |||
JXL-800 | 380 | 800A | 2% | 430 | 295 | 215 | 190 | 400 | 12*20 | |||
JXL-1000 | 450 | 1000A | 2% | 430 | 295 | 215 | 190 | 450 | 12*20 | |||
JXL-1200 | 550 | 1200A | 2% | 490 | 345 | 225 | 195 | 575 | 14*25 | |||
規格型號 | 適配功率(KW) |
額定 | 壓降 | 尺寸(±0.5mm) | ||||||||
D | D1 | W | W1 | H | A*B | |||||||
JXL-5 | 1.5 | 5A | 4% | 148 | 95 | 85 | 55 | 168 | 6*15 | |||
JXL-7 | 2.2 | 7A | 4% | 148 | 95 | 85 | 55 | 168 | 6*15 | |||
JXL-10 | 3.7 | 10A | 4% | 148 | 95 | 105 | 80 | 168 | 6*15 | |||
JXL-15 | 5.5 | 15A | 4% | 188 | 120 | 125 | 90 | 156 | 8.5*20 | |||
JXL-20 | 7.5 | 20A | 4% | 188 | 120 | 125 | 90 | 156 | 8.5*20 | |||
JXL-30 | 11 | 30A | 4% | 188 | 120 | 130 | 95 | 156 | 8.5*20 | |||
JXL-40 | 15 | 40A | 4% | 188 | 120 | 130 | 95 | 156 | 8.5*20 | |||
JXL-50 | 18.5 | 50A | 4% | 188 | 120 | 130 | 100 | 176 | 8.5*20 | |||
JXL-60 | 22 | 60A | 4% | 188 | 120 | 130 | 100 | 176 | 8.5*20 | |||
JXL-80 | 30 | 80A | 4% | 240 | 182 | 132 | 115 | 230 | 10*18 | |||
JXL-90 | 37 | 90A | 4% | 240 | 182 | 132 | 115 | 230 | 10*18 | |||
JXL-120 | 45 | 120A | 4% | 240 | 182 | 132 | 115 | 230 | 10*18 | |||
JXL-150 | 55 | 150A | 4% | 288 | 214 | 140 | 110 | 274 | 11*18 | |||
JXL-200 | 75 | 200A | 4% | 288 | 214 | 140 | 115 | 274 | 11*18 | |||
JXL-250 | 110 | 250A | 4% | 288 | 214 | 145 | 120 | 274 | 11*18 | |||
JXL-290 | 132 | 290A | 4% | 320 | 243 | 155 | 127 | 305 | 12*20 | |||
JXL-330 | 160 | 330A | 4% | 320 | 243 | 155 | 127 | 305 | 12*20 | |||
JXL-390 | 185 | 390A | 4% | 320 | 243 | 165 | 133 | 305 | 12*20 | |||
JXL-490 | 220 | 490A | 4% | 381 | 260 | 198 | 175 | 375 | 12*20 | |||
JXL-600 | 280 | 600A | 4% | 381 | 260 | 198 | 175 | 375 | 12*20 | |||
JXL-660 | 300 | 660A | 4% | 381 | 260 | 198 | 175 | 375 | 12*20 | |||
JXL-800 | 380 | 800A | 4% | 420 | 300 | 213 | 190 | 430 | 12*20 | |||
JXL-1000 | 450 | 1000A | 4% | 420 | 300 | 213 | 190 | 430 | 12*20 | |||
JXL-1200 | 550 | 1200A | 4% | 470 | 345 | 230 | 205 | 580 | 12*22 | |||
