QKSC系列干式鐵芯起動電抗器
起動電抗器,里面通過的是交流電流,串聯在電動機器作為限制電動機起動時的電流,是短時間起動作用,起動后就不再使用。
起動電抗器結構：
本系列電抗器鐵心用硅鋼片迭積成三柱芯式結構，心柱為多級階梯園截面，鐵軛為倒D形截面，三個芯柱上均有若干個氣隙，將鐵心柱分割成若干個鐵心餅，氣隙板連同鐵心餅利用上下軛件上的拉緊螺桿拉緊，電抗器線圈為園筒式，采用高強度電磁線繞制，經過環氧樹脂真空澆注后烘焙結合成一體，還帶有電抗值為額定電抗值85%的分接頭。
起動電抗器用途：
交流異步電動機在額定電壓下起動時，初始起動電流將是很大的，往往超過額定電流的許多倍，為了降低起動電流，減少對電網造成影響，通常用降低電壓的方法來起動交流異步電動機，常用的降壓方法是采用電抗器，交流電動機的起動過程時間很短，一般數秒鐘至一分鐘左右，起動后就降壓起動用的電抗器切除。

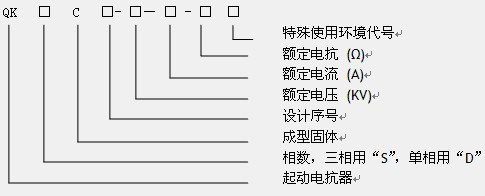

型號含義：
用戶在訂貨時需提供的參數：
額定電壓
額定電流
額定電抗
每次起動運行時間，連續起動運行次數
起動與冷卻周期
使用條件（戶內）
根據起動電抗器的應用所要求的其他性能數據應在合同中注明。
QKSC 干式鐵芯起動電抗器系列：
6kV,10kV QKSC 型干式鐵芯起動電抗器技術參數表：絕緣水平：LI60AC25kV LI75AC35
|
額定 |
型式 |
額定 |
額定 | 尺寸（見附圖） | 重量 | |||||
a | b | c | d | f | h | ||||||
(kV) | (kVar) | (Ω) | (A) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |
QKSC-6-131-9.42 | 6 | 485 | 9.42 | 131 | 295 | 400 | 925 | 283 | 540 | 780 | 400 |
QKSC-6-155-7.93 | 6 | 571 | 7.93 | 155 | 295 | 400 | 925 | 283 | 540 | 800 | 415 |
QKSC-6-189-6.5 | 6 | 697 | 6.50 | 189 | 295 | 400 | 925 | 283 | 540 | 835 | 440 |
QKSC-6-223-6.48 | 6 | 967 | 6.48 | 223 | 310 | 400 | 970 | 294 | 540 | 895 | 590 |
QKSC-6-261-5.53 | 6 | 1131 | 5.53 | 261 | 310 | 400 | 970 | 294 | 540 | 940 | 625 |
QKSC-6-329-4.02 | 6 | 1305 | 4.02 | 329 | 325 | 400 | 1015 | 308 | 540 | 995 | 735 |
QKSC-6-466-3.18 | 6 | 2072 | 3.18 | 466 | 350 | 400 | 1090 | 319 | 540 | 1070 | 1020 |
QKSC-6-556-2.45 | 6 | 2272 | 2.45 | 556 | 350 | 400 | 1090 | 319 | 540 | 1165 | 1110 |
QKSC-6-726-1.78 | 6 | 2814 | 1.78 | 726 | 375 | 550 | 1165 | 332 | 740 | 1215 | 1325 |
QKSC-10-86-20.1 | 10 | 447 | 20.10 | 86 | 290 | 400 | 910 | 277 | 540 | 925 | 380 |
QKSC-10-96-18.0 | 10 | 499 | 18.00 | 96 | 290 | 400 | 910 | 277 | 540 | 925 | 380 |
QKSC-10-107-16.2 | 10 | 556 | 16.20 | 107 | 290 | 400 | 910 | 277 | 540 | 970 | 410 |
QKSC-10-119-14.6 | 10 | 618 | 14.60 | 119 | 295 | 400 | 925 | 283 | 540 | 990 | 490 |
QKSC-10-134-12.9 | 10 | 696 | 12.90 | 134 | 295 | 400 | 925 | 283 | 540 | 1030 | 510 |
QKSC-10-150-11.5 | 10 | 779 | 11.50 | 150 | 310 | 400 | 970 | 288 | 540 | 1020 | 545 |
QKSC-10-242-7.16 | 10 | 1257 | 7.16 | 242 | 325 | 400 | 1025 | 304 | 540 | 1125 | 755 |
QKSC-10-270-6.41 | 10 | 1403 | 6.41 | 270 | 325 | 400 | 1015 | 304 | 540 | 1170 | 790 |
QKSC-10-301-5.75 | 10 | 1564 | 5.75 | 301 | 335 | 400 | 1045 | 308 | 540 | 1095 | 780 |
QKSC-10-336-5.15 | 10 | 1746 | 5.15 | 336 | 350 | 400 | 1090 | 313 | 540 | 1005 | 845 |
QKSC-10-383-4.52 | 10 | 1990 | 4.52 | 383 | 350 | 400 | 1090 | 314 | 540 | 1105 | 930 |
